Maszyna elektrostatyczna Wimshursta do samodzielnego montażu

Historia:

Maszyna Wimshursta to klasyczny generator wysokiego napięcia wytwarzający prąd do Twoich bezpiecznych eksperymentów! Dla wielu osób maszyna ta jest najbardziej żywym wspomnieniem szkolnych zajęć z fizyki. Każdy jest zafascynowany trzaskającymi błyskawicami, które pojawiają się pomiędzy elektrodami podczas obracania korbą.

Opis:

Zestaw do samodzielnego montażu.

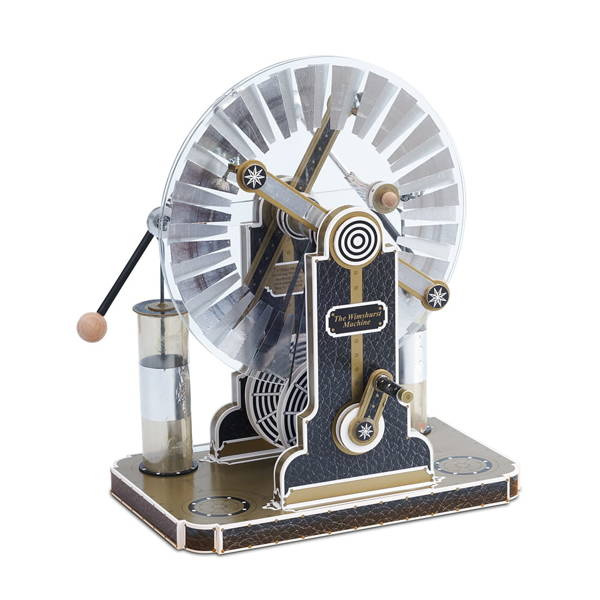

Dwie przeciwbieżne tarcze akrylowe z aluminiowymi segmentami wytwarzają elektryczność statyczną do 70 000 woltów, która jest przechowywana w dwóch butelkach lejdejskich, których pojemność jest ograniczona, tak że wytworzona energia elektryczna jest całkowicie nieszkodliwa.

Fantastyczny zestaw dzięki któremu nie tylko zobaczysz wyładowania elektryczna na swoim biurku, ale również będziesz mógł wykonać szereg eksperymentów z elektrycznością statyczną np.:

• pokazać linie pola elektrycznego za pomocą kaszy manny wysypanej do miski z olejem,
• zobaczyć zniekształcenie płomienia świecy pomiędzy elektrodami maszyny wywołane ruchem zjonizowanego gazu w polu elektrycznym
• zbudować kręcący się w powietrzu "Młynek Franklina" lub wahadło elektrostatyczne.

Wymiary po złożeniu:

240 x 160 x 270 mm

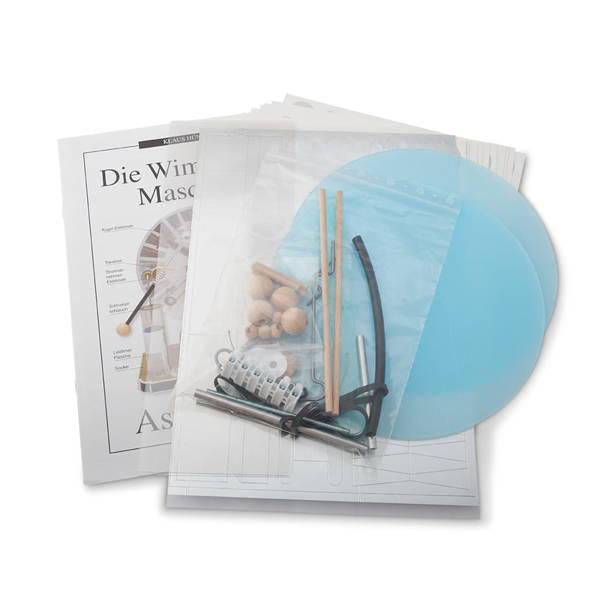

Zawartość zestawu:

• 8 arkuszy sztancowanego kartonu, 0,5 mm
• 2 arkuszy sztancowanego kartonu, 0,65 mm
• 1 arkusz sztancowanego i lakierowanego papieru, 0,22 mm
• 1 wstępnie wycięty arkusz samoprzylepnej folii aluminiowej na segmenty, elektrody i taśmy przewodzące
• 2 elektrody kolektora ładunków ze stali sprężynowej, ø 2,5 mm
• 4 gwoździe ø 2,5 x 30 mm (elektrody neutralizatora)
• 1 listwa zaciskowa, 6-biegunowa (uchwyt szczotek zbierających)
• 1 ocynowany drut miedziany, ø 0,75 mm2, długość 150 mm (szczotki zbierające)
• 2 perforowane krążki korkowe, ø 19,5 x 4 mm, 5 mm grubości (uchwyt elektrod sferycznych)
• 5 tarcz PCV, ø 20 x 6 mm, 1 mm grubości (łożyska wału napędowego i osi)
• 2 dyski akrylowe ø 210 x 6 mm, grubość 2 mm (tarcze segmentowe)
• 1 element akrylowy 190 x 20 mm, grubość 4 mm (izolacyjna belka poprzeczna)
• 2 aluminiowe rurki. ø 6 x 4 mm, długość 84 mm i 127 mm (oś i wał napędowy)
• 1 pręt gwintowany M4, długość 106mm (mocowanie osi)
• 4 podkładki, ø 15 x 4,3 mm (montaż osi)
• 2 nakrętki M4, (montaż osi)
• 2 drewniane kulki, przewiercone, ø 20 x 5,3 mm (elektrody sferyczne)
• 2 drewniane kulki, półwiercone, ø 20 x 5,3 mm (izolowane uchwyty)
• 4 drewniane kulki, półwiercone, ø 10 x 5,3 mm (sferyczne elektrody)
• 1 drewniany pręt, ø 5 mm, długość 40 mm (korba)
• 2 drewniane pręty, ø 5 mm, długość 180 mm (pręty elektrodowe)
• 2 drewniane pręty, ø 5 mm, długość 45 mm (czopy elektrody)
• 1 czarna rurka termokurczliwa, ø 6,4 mm, długość 140 mm (izolacja prętów elektrod)
• 2 o-ringi ø 4,5 x 2,5 mm (ograniczniki krańcowe wału napędowego)
• 2 sztuki przezroczystej folii PVC, 105 x 297 mm, grubość 0,3 mm (butelki lejdejskie)
• 2 gumki ø 100 x 3 mm (pasy napędowe)
• polskojęzycza instrukcja
